输电线路三维数字化设计平台
发布时间:2021-08-26 | 来源: | 点击量:12077

1.平台简介

 输电线路三维数字化设计平台以数字地球为载体,在高分辨率影像数据的基础上通过集成和管理基础地理数据、电网专题数据,融三维选线、二三维同步排位以及实时校核功能于一体,集成电气、结构等单元设计成果,提供在三维可视化场景中的协同设计,实现输电线路设计的数字化、三维可视化以及设计成品的数字化管理,同时支持与各专业软件间的无缝衔接。通过变革设计手段,规范设计流程,提升设计质量与效率,打造出国内领先国际先进的设计平台。

2.平台框架

3.平台特色

输电线路三维数字化设计平台特色:
A、统一管理平台,数据共享、资源整合
B、多专业一体化协同设计
C、支持移动外业数据采集和调绘
D、输电工程典设模型库
E、设计成果自动生成
F、一键式数字化移交
G、方便与多专业软件对接、可扩展性强
H、服务电网全生命周期管理

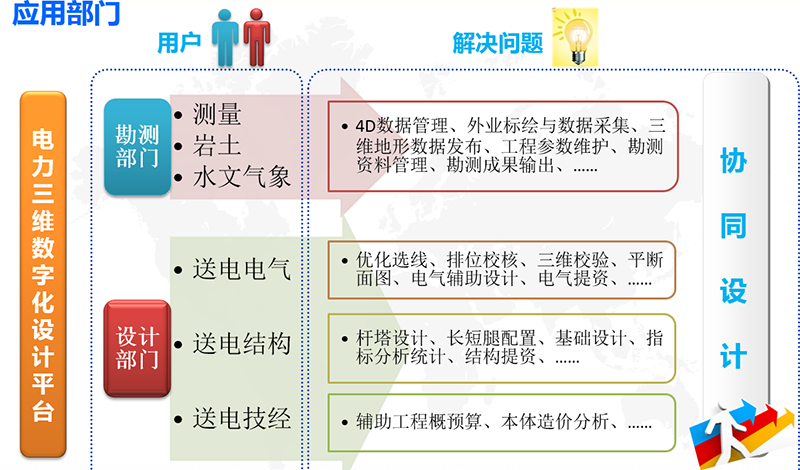

4.应用部门

5.功能模块

1)核心功能

A、基础数据管理

 卫星影像数据、航空影像数据、无人机数据、激光点云数据、倾斜摄影数据、电网专题数据、GPS测量数据、全站仪测量数据、地形图扫描数据等。

B、工程数据管理

 工程项目数据、杆塔模型库管理、金具串管理、基础库管理、文档资料管理、数字化成果移交管理。

C、勘测专业

 走廊数据调绘、移动端外业数据采集、路径平断面绘制、路径图出图、房屋分布图自动生成、塔基地形图生成。

D、电气专业

 线路路径设计、移动端外业选线、杆塔规划、导地线选型、绝缘配合、排杆定位、电气计算、电气校核。

E、结构专业

 杆塔设计、杆塔荷载计算、基础设计、基础长短腿配置。

F、技经专业

 工程量统计、工程概预算生成。

2)勘测专业

A、管理多种来源数据

 平台支持加载和管理各类基础地理数据,数据资源丰富,为路径选线、电气设计提供基础数据服务,并支持数据更新,有效提升设计精度和质量。

B、移动端外业测量

 外业移动端APP为设计人员提供野外数据采集、地物调绘、精准定位、路径绘制、距离量算等功能,方便野外勘测人员进行野外作业,并支持调绘数据云端同步,实现内外业协调设计同步。

C、平断面绘制

 基于丰富的地理地理数据,提供线路走廊范围内外业测量或勘测数据的调绘和导入工作,能够方便的将外业控制点数据、路网数据、交跨数据等导入到系统中,支持将输出平断面图。

3)电气专业

A、路径设计

 在二三维场景中通过直观的地理环境和地物,方便绘制线路路径,支持路径方案对比、路径出图、快速生成平断面图等功能。

B、设计输入

 结合气象条件、地形地貌等信息进行工况条件设置(风速、覆冰、温度)、导地线型号设置、杆塔规划、绝缘配置等设计参数设置,为三维数字化设计提供设计输入。

C、杆塔排位

 提供二三维联动排位功能,在二三维场景中可同步进行杆塔的插入、移动、修改和删除等操作,并支持分段多次排位,选择相应的杆塔型号后能够快速直观的在二三维场景中展示立塔效果,可自动生成线路平断面。

D、电气设计

 电气设计主要针对已经完成的排位成果或者对正在排位的成果进行电气计算和校核,包括电气校核与电气计算。

 电气校核:对地距离校核、交叉跨越距离校核、杆塔荷载校核、绝缘子串强度校核、Kv值校核、风偏校核、摇摆角校核、悬点应力校核、耐张串倒挂校核、连续上下山纯夹偏移量校核等。

 电气计算:导线应力弧垂表计算、满应力计算、比载计算、间隙圆计算、风偏计算、孤立档计算、、塔位中心位移计算等。

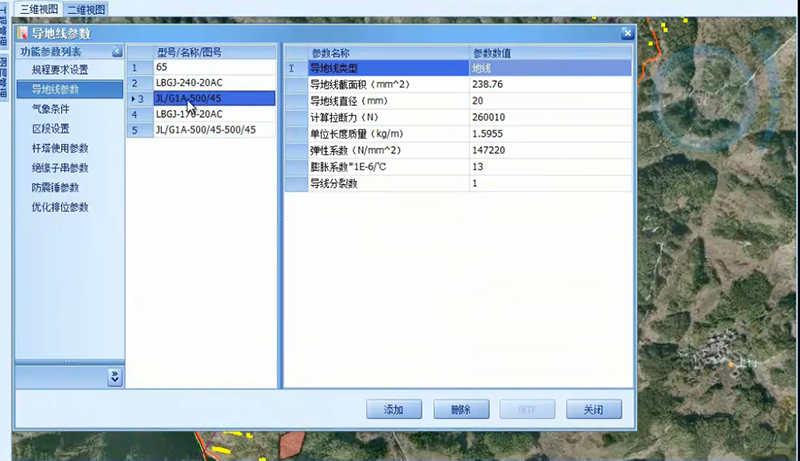

E、导地线配置

 基于丰富全面的导地线型号参数库,提供导地线选型功能。选择导线方案后,实时计算各方机械性能、覆冰过载能力、年费用,提供方案性能的比较,自动生成导地线机械特性表、导地线选型报告等。

F、绝缘配置、金具绝缘子组装

 通过对国网典设金具元件建模,形成金具元件及金具串模型库。提供金具串、绝缘子选型功能,并提供金具绝缘子串组装功能。

4)结构专业

A、模型库管理

 结合国网和南网杆塔和绝缘子串的典型设计要求,系统提供完整的杆塔和绝缘子串的典设模型库,包括三维模型、设计图纸、使用条件、作用力、一览图等信息,满足三维设计要求。

B、基础长短腿配置

 支持根据终堪实测塔基地形文件并结合地质资料信息和统一管理的塔身塔腿信息进行长短腿配置。

C、参数化建模技术(杆塔、基础)

 系统提供杆塔和基础模型的参数化建模技术,满足三维设计需要。

D、支持多专业设计成果集成

 支持与多种模型设计软件之间的交互,能够将CAD、TTA、MYL、Bently、SmartTower等相关模型文件解析成三维模型。

5)技经专业

 系统支持一键生成工程量和方便进行工程造价预算。通过统计工程材料量信息,并与电力工程造价软件进行集成,方便进行工程造价计算。

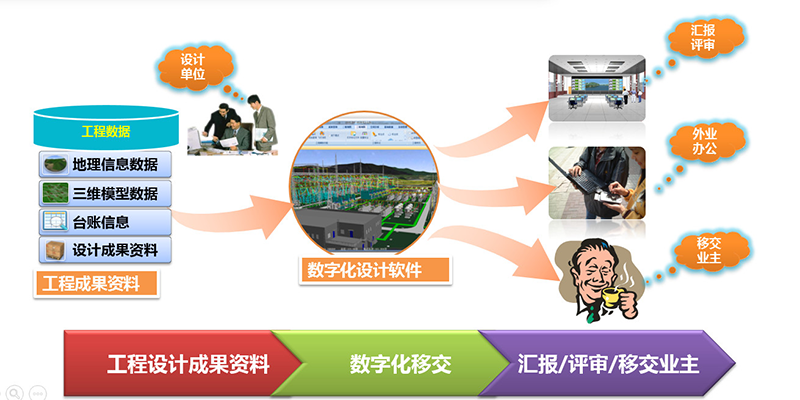

6)一键数字化移交

 系统设计成果符合国家电网公司最新设计规范《输变电工程三维设计技术导则》和《输变电工程三维设计模型交互规范》要求,能够将设计成果输出成GIM三维设计成果,支持以数字化、三维可视化的形式有效管理输变电工程的三维设计成果资料,以便更好的服务于设计、评审、施工、基建、运维等各个环节,服务于工程评审和数字化移交。
