让大件运输方案，在出发前先“跑”一遍

复杂山地风电场道路运输仿真系统

这套系统由北京国遥新天地信息技术股份有限公司自主研发，把设备建模、实景加载、运输仿真、道路设计这几件事串成了一条数字化的流水线——运输方案能不能走通，出发前就能在电脑里先看到答案。

先说说为什么要做这套系统

这几年风机一直在“长个子”——叶片普遍超过100米，一节塔筒动辄几十吨。可运输沿线的路，没那么容易跟着“长大”：山路的弯道半径够不够、桥梁的净空够不够，很多时候还是靠人工勘测、凭经验判断，方案定下来了，风险却要等车队真正上路才知道。

风电场道路运输模拟系统想做的，就是把这道验证题提前搬到电脑里——建模、加载实景、跑一遍仿真、设计道路，四步走完，方案该不该改，出发前就有答案。在风机装备持续大型化、运输条件日趋复杂的行业背景下，这也算是给新能源产业的数字化转型、“双碳”目标的落地，添一块砖。

核心能力：从建模到设计，四个环节

先把风机和车辆“装”进系统

叶片长多少、根部直径多大、重量多少，把这几个参数填进去，三维叶片模型就自动生成了——改一个参数，模型跟着变，新建、编辑、多方案对比都很方便。

车呢？系统内置了运输车辆模型库，像叶片液压举升车这类大件运输专用车型都能配置，车头、车身、支撑架的参数精确到毫米，一样支持3D实时预览。

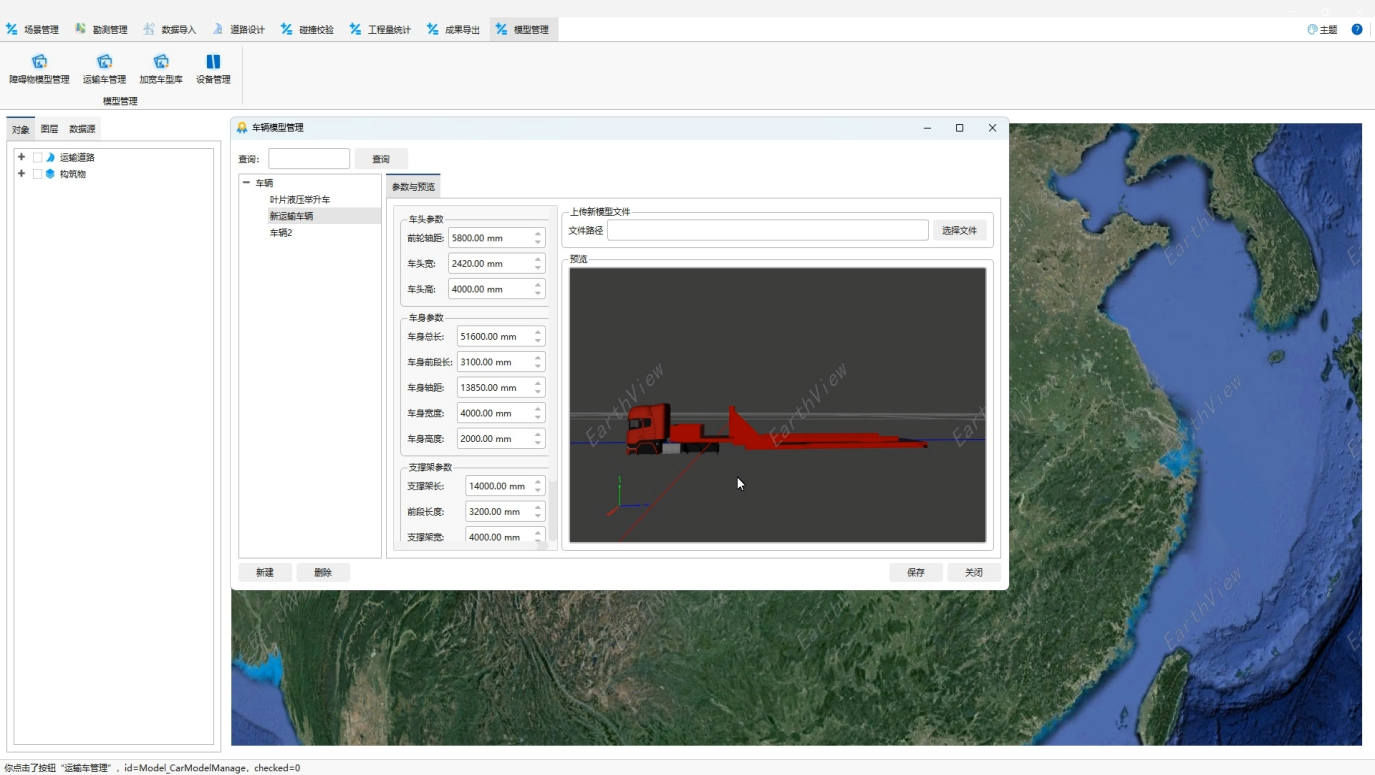

风机叶片参数化建模与运输车辆模型管理

风机建模与运输配置

把运输沿线的路，“搬”进电脑里

光有模型还不够，路得是真的。倾斜摄影实景三维模型加载进来，OSGB、3D Tiles这类主流格式都兼容，DEM高程、正射影像、矢量道路这些数据也能叠加展示，地形精度能做到厘米级。

图层想开哪个开哪个，山地丘陵还是城镇密集区，地形地貌看得清清楚楚——后面的仿真和设计，都是在这份“真实底图”上做的。

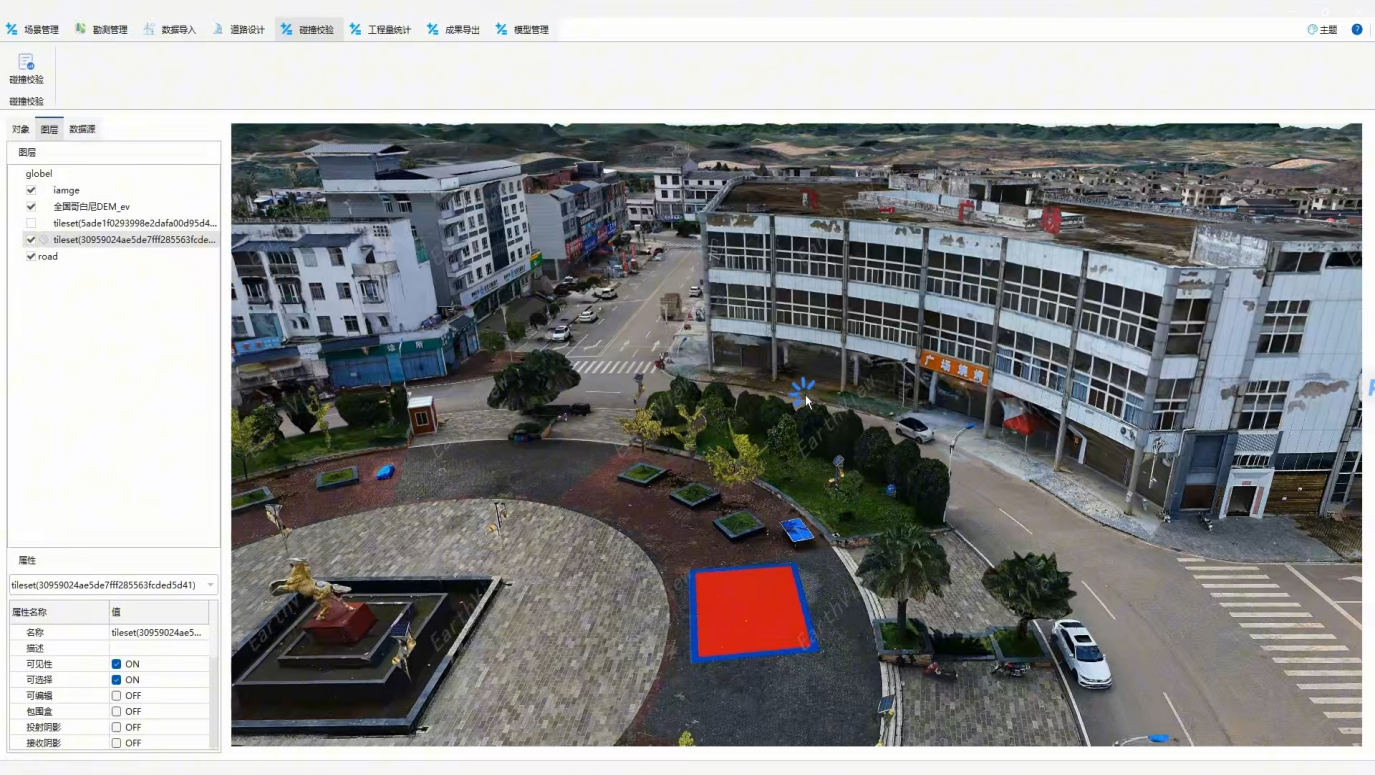

倾斜摄影实景三维模型加载

倾斜数据加载

核心的一步：让运输车提前跑一遍

在刚搭好的三维场景里画一条运输路径，选好车、叶片和速度，自主控制——重型液压举升车载着叶片，沿路线在真实地形里走一遍，穿城区、跨桥梁、过桥洞，全程视角跟随，还能录制、逐帧回放。

遇到低矮的桥洞、高压线缆，叶片姿态控制面板能单独调俯仰角、水平旋转角、自转角，调整几度能不能过，屏幕上立刻能看到。系统还会基于高精度几何数据自动做碰撞检验，过不去的地方、该往哪个方向调，都会给出建议。

要是调整姿态还是过不去，那就得动路本身了——这段道路要拓宽多少、沿线需要迁改多大面积的障碍物，改扩建部分要挖填多少方土石，系统同样能自动统计出来，工程量提前心里有数，不用等施工队进场了才发现预算不够。

说到底就是一句话：方案能不能走通，要花多大代价，不用等车队真开到现场才知道。

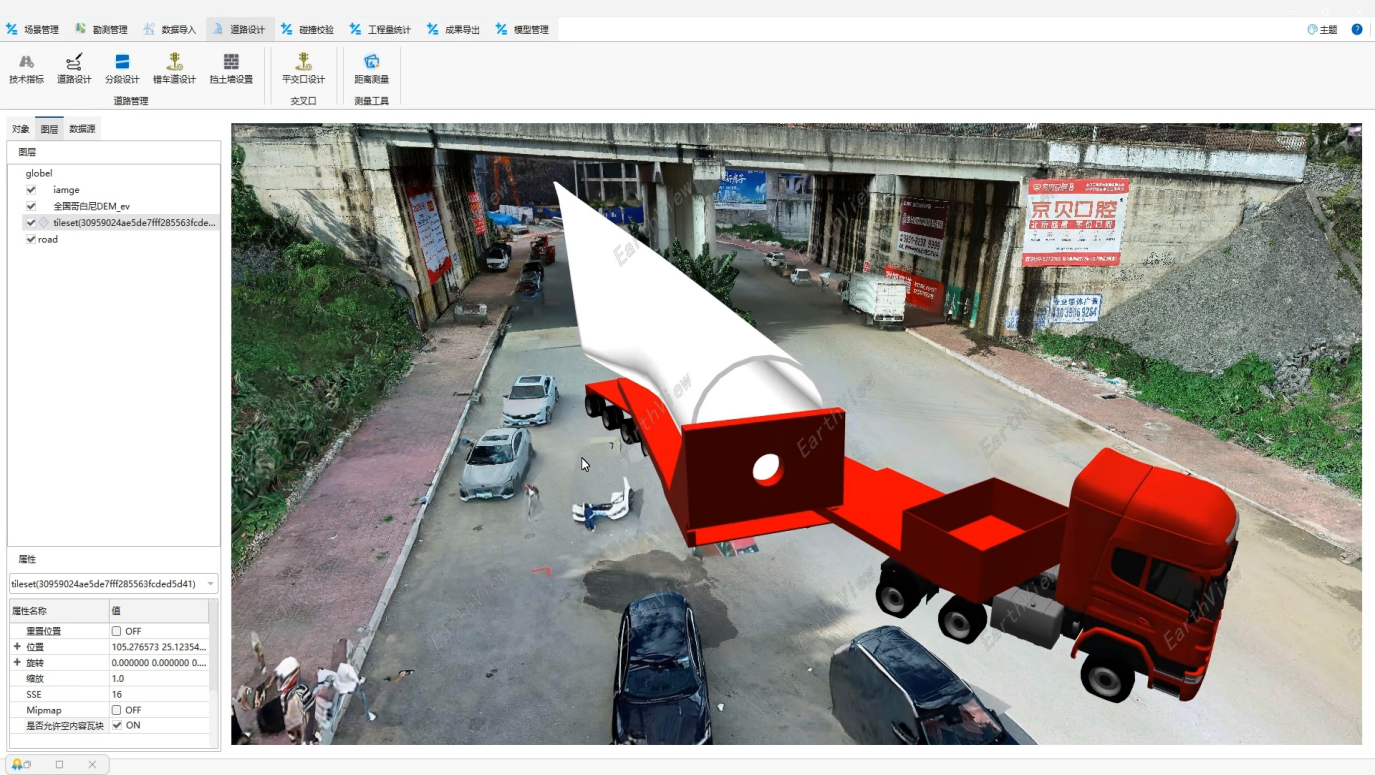

运输模拟仿真——叶片姿态实时调控

运输模拟仿真

如果连路都没有，那就自己画一条

有些风电场压根没有现成的路。这种情况下，可以直接在三维地形上画道路中心线，地形高程会自动捕捉，生成贴合地表的线形；车道宽度、路肩宽度、边坡坡比这些技术指标，预设好模板就能一键套用。

路画完了，纵断面走不走得通也一目了然——地面线和设计线同图对比，变坡点的里程、高程、竖曲线半径都能精确调，超出最大纵坡或最小竖曲线半径的地方会自动高亮提醒。

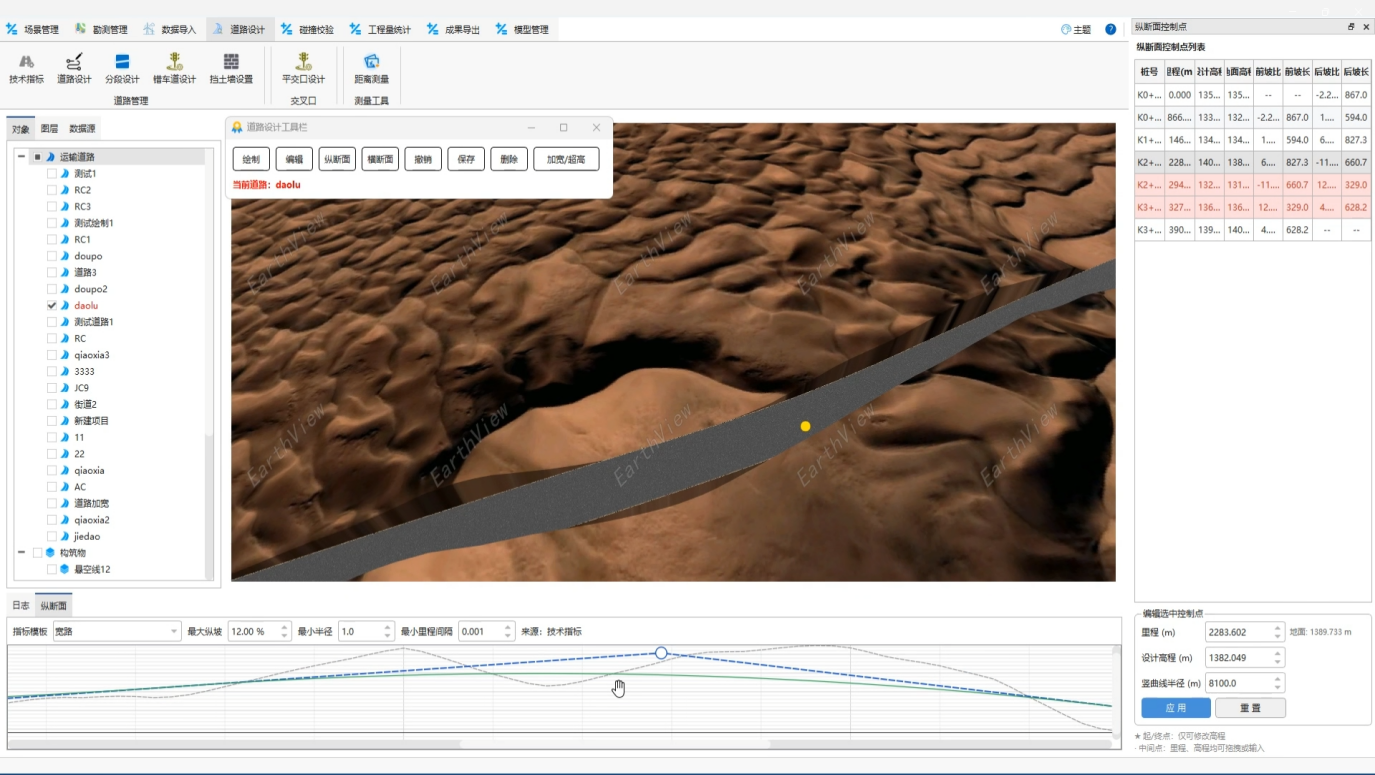

三维地形道路绘制与纵断面设计调整

道路绘制与纵断面调整

这套系统改变了什么

以前，一份运输方案要跑现场、翻图纸、找有经验的老师傅拍板，定稿往往要好几天，最后能不能走通，还得车队开到现场才见分晓。现在，同样的方案在电脑里几个小时就能走一遍，新人也能照着系统的提示做出靠谱的方案。

效率上，规划验证从天级压缩到小时级；精度上，厘米级实景三维加上毫米级车辆参数，让判断更有依据；门槛上，标准化的技术指标模板和自动校验，让新人也能顶上——三件事，其实是一件事：把风险挡在出发之前。
