变电站检修作业仿真模拟平台
发布时间:2022-06-02 | 来源: | 点击量:4190

 目前,随着电网智能运检体系的发展建设,三维仿真技术因其具有数字化、可视化的特点,在电网规划、设计、建设、运维等阶段得到了大量应用,是建设智能电网的重要技术支撑。

 国遥新天地变电站检修作业仿真模拟平台(以下简称“平台”)通过利用数字孪生技术,对变电站设备进行三维实景重构,接入各类监测数据进行展示与统计分析,以此实现对变电站的智能监控与管理。在此基础上,开展检修作业装备智能匹配、检修路径和作业范围自动规划、变电站三维电路及虚拟电气操作、检修作业全景仿真模拟推演等业务,进而有效提升变电站在检修作业方面的数字化水平。

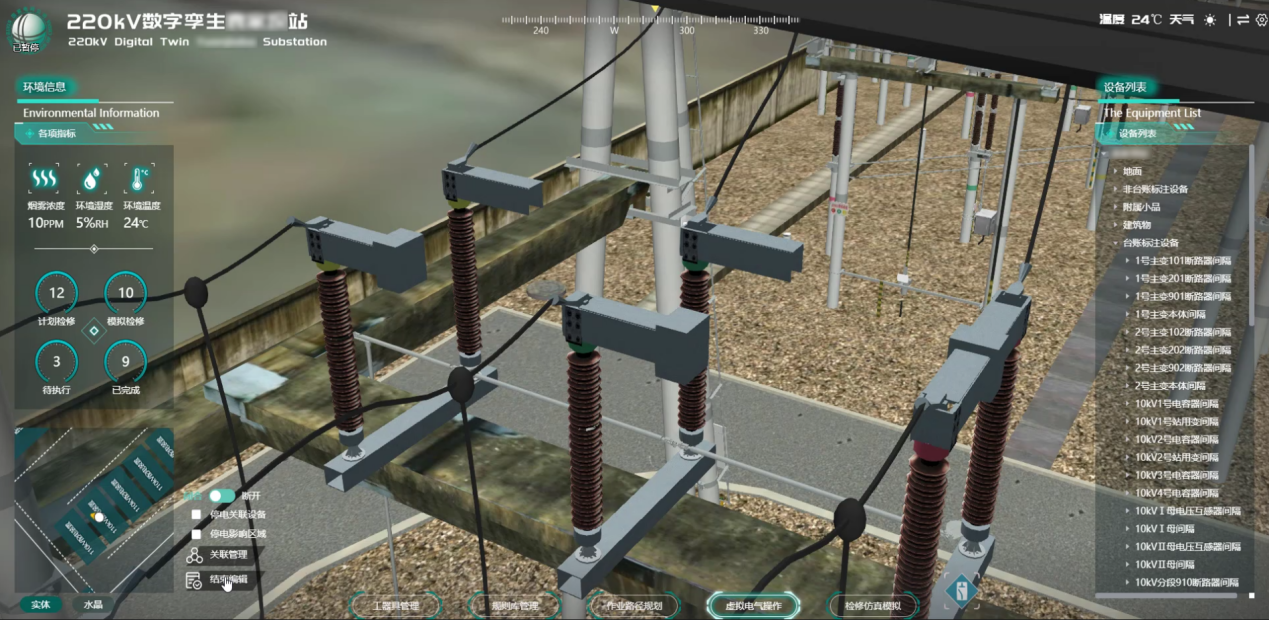

电站管理及信息展示

 平台通过三维空间定位,实现对设备、管道、仪表取样点及隐蔽工程信息的可视化操作,与三维可视化手段相结合,实现对现场设备的智能巡检。


检修作业工器具管理及模拟

 平台对作业工器具(包括起重机、升降车、围栏帷幔、警示牌等)的建模成果进行集中管理,形成检修备品库,辅助推演检修作业流程,完成空间校验和方案优化。

 例如,通过对检修作业车辆的高精度建模,并进行数据后处理,保留车辆作业姿态骨骼连接关系,支持对作业车辆前进、后退、转弯、作业机械臂精细化操作等系列姿态模拟,进而为检修作业精细化模拟校验提供数据支撑。


作业路径自动规划

 平台支持手动和自动规划巡检及检修作业路径操作,整合站内道路信息,标注路网内道路通行限宽和限高,通过数据处理形成路网拓扑结构。此外,基于变电站设备空间位置关系及拓扑路网可以提供最优路径自动规划功能,协助用户完成设备检修时的现场准备工作、安全措施布置和危险点分析,划定安全操作区域及进场立场路径。



虚拟电气操作

 平台通过对变电站二三维数据进行一体化管理,实现了接线图一次设备的查询定位和二三维联动。同时,支持根据接线图内的联通状态,进行刀闸开合动画仿真模拟展示、关联设备带电停电状态模拟展示。


自定义检修模拟流程

 平台通过对检修作业流程进行拆解划分,形成了通用化功能模块。支持用户对主要检修场景进行推演模拟,包括建立模拟检修方案、指定检修设备、规划停电和送电区域、安措布置、警示牌张贴、模拟分合闸开关动作、开具操作票与工作票、规划作业路径等。同时,以参数化和界面交互联动方式辅助用户进行方案规划及调优,最终以脚本动画形式在三维场景中进行呈现。
